Установка гравитационного тестирования УГТ-100 (ВПОУ-100,0)

Установка предназначена для приготовления пульпы (смеси измельченной сухой руды с водой в определенном соотношении), направляемой затем на дальнейшую переработку. Применяется в лабораториях обогатительных фабрик в комплекте с концентратором «ИТОМАК-КН-0,1». Возможно применение установки для равномерной подачи сухих сыпучих веществ.

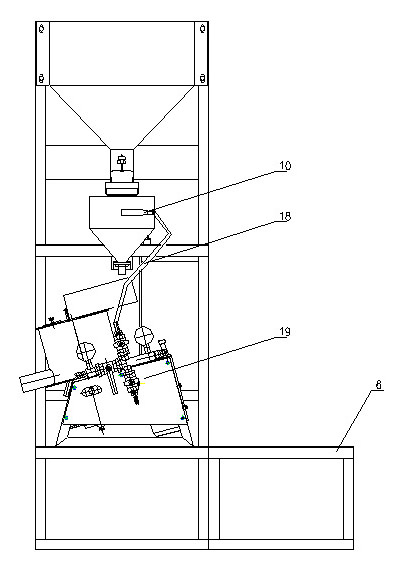

Конструкция установки и расположение её основных узлов отражено на рисунках ниже.

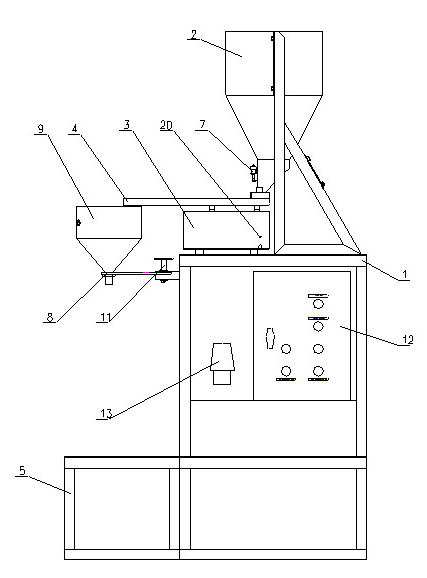

На раме (1) установлен бункер (2), вибропитатель (3) с подающим лотком (4). К раме (1) пристыкована подставка под концентратор (5) и ступенька (6) для облегчения загрузки материала и визуального контроля за уровнем материала в бункере (2). Из бункера материал подается на лоток через регулируемую заслонку (7).

Спереди на раме (1) на поворотном кронштейне (8) установлена смесительная воронка (9) с патрубком (10). Патрубок соединяется с коллектором концентратора при помощи шланга (18). Поворотный кронштейн фиксируется винтовым зажимом (11).

Внутри рамы на панели установлен распределительный шкаф (12) и розетка для подключения концентратора (13).

На дверце шкафа установлены кнопки включения-выключения концентратора (14), кнопки включения-выключения вибропитателя (15), регуляторы частоты (16) и амплитуды (17) колебаний лотка.

Исходный материал в виде измельченной сухой руды засыпается в бункер. За счет вибрации материал по лотку поступает в смесительную воронку. Одновременно от коллектора концентратора по касательной в воронку подается вода. Благодаря вращению воды материал равномерно смешивается с водой и образовавшаяся пульпа поступает в приемную воронку концентратора (19).
